Maskininformasjon:
|
Maskininformasjon |
|||
|
1 |
Total driftsvekt |
8000KG |
|
|
2 |
L*W*H |
6230×2365×3752 |
|
|
3 |
Hjulbase |
2280 mm |
|
|
4 |
Min. Bakkeklaring |
300 mm |
|
|
Last inn teknisk hovedparameter |
|||
|
1 |
Bøttekapasitet |
1.0m³ |
|
|
2 |
Breakout Force |
60KN |
|
|
3 |
Lasteløftekapasitet |
2500 kg |
|
|
Graving av hovedtekniske parametere |
|||
|
1 |
Bøttedumpehøyde |
2650 mm |
|
|
2 |
Bøttedumpeavstand |
1025 mm |
|
|
3 |
Gravedybde |
52 mm |
|
|
4 |
Gravekapasitet |
0.3 m3 |
|
|
5 |
Maks. Gravedybde |
4082 mm |
|
|
6 |
Svingvinkel på gravemaskinen |
190o |
|
|
7 |
Maks. Trekkkraft |
65KN |
|
|
Motor |
|||
|
1 |
Modell |
WEICHAI WP4G95E221 |
|
|
2 |
Type |
In Line Direkte injeksjon firetakter og injeksjon |
|
|
3 |
Sylinder-innvendig diameter*slag |
4-105×130 |
|
|
4 |
Nominell effekt |
70KW |
|
|
5 |
Nominell hastighet |
2200r/min |
|
|
6 |
Min. Drivstofforbruk |
Mindre enn eller lik230g/km.t |
|
|
7 |
Maks. dreiemoment |
380 Nm / 1400-1600 rpm |
|
|
8 |
Forskyvning |
4.5L |
|
|
Styresystem |
|||
|
1 |
Modell av styreenhet |
BZZ5-250 |
|
|
2 |
Styrevinkel |
±36 o |
|
|
3 |
Min. svingradius |
6581 mm |
|
|
4 |
Trykk på systemet |
12Mpa |
|
|
Aksel |
|||
|
1 |
Hovedtransmisjonstype |
Dobbel reduksjon |
|
|
2 |
Endelig reduksjon |
Enkeltrinns sluttreduksjon |
|
|
3 |
Vurdert dynamisk / statisk belastning av foraksel |
9 T / 22.5T |
|
|
Momentomformer |
|||
|
1 |
Momentomformer |
Modell |
xuzhou |
|
2 |
Kjøletype |
Trykkolje sirkulerer |
|
|
Girkasse |
|||
|
1 |
Modell |
TLB1-4WD |
|
|
2 |
Type |
Fast aksel kraftoverføring |
|
|
3 |
Gears |
To gir forover, to revers |
|
|
4 |
Maksimal hastighet |
35 km/t |
|
Tilleggsutstyr
|
Cummins Engine (Guo to) |
|
Frontlasting av hurtigskifteenheten |
|
Frontlastende ende: trippel ventil og linje |
|

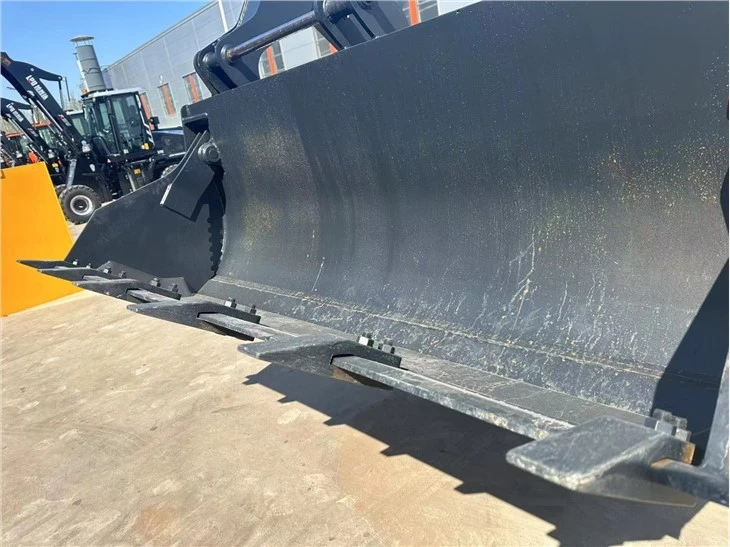

Matchende frontlastende: flat gaffel |
|
Frontlasting: fire i en bøtte (tre ventiler må være sammensatt) |
|
Matchende frontlastende: Liuhe en bøtte (en annen trippelventil må legges til) |
|
Frontlasting: En vedgaffel (trippelventiler må legges til) |
|
Frontlastende endebeslag: skrapegaffel (ekstra trippelventiler må legges til) |
|
Frontlastende endebeslag: snøskuffe (ekstra trippelventiler må legges til) |
|
Frontlastende ende: bulldozplate |
|
Frontlastende endematch: hurtigbytteskuffe |
|
Matchende frontlastende: standard skuffe |
|
Frontlastende endematch: frontspenne (den originale bøtten for denne bøtta) |
|
Bakre graveende: hurtigbytteanordning (mekanisk/hydraulisk) |
|
Bakre utgravingsende: knusehammer (Jinshan) / (topp) |
Fordeler:
1. Kompakt flykropp, fleksibel og praktisk, energieffektiv.
2. Kontinuerlig sammensatt handling ett dra to operasjonshåndtak, enkel og lett å betjene.
3. Gravemaskinen er utformet som en glidebane, som har fordelen av å folde sidegraving og gli fritt.
4. Utstyrt med ekstra oljekrets, kan oppgraderes praktisk hjelpeutstyr for å oppnå en ekte flerbruksfunksjon.
5. Enkelt vedlikehold og lave vedlikeholdskostnader.
